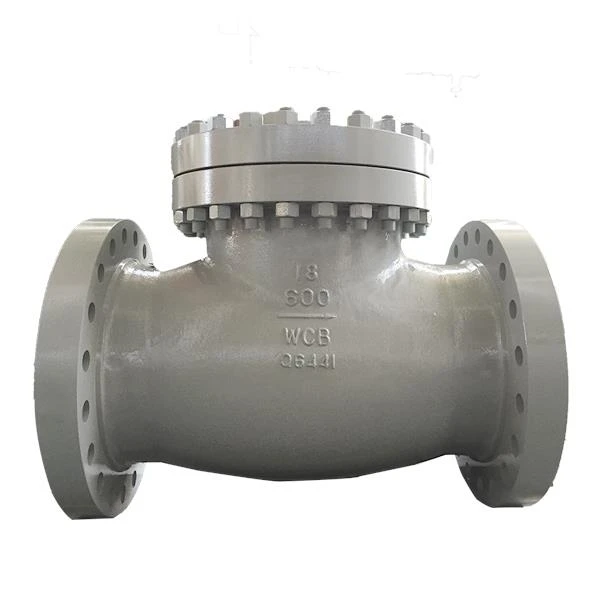

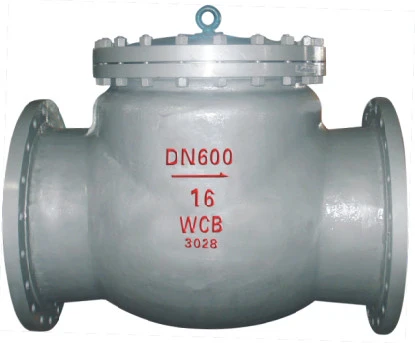

Ocelové otočné zpětné ventily

Těleso a kryt: Přesné obráběné odlitky.
Exkluzivní: Disková hřídel nepronikuje tělem.
Kloub těla a krytu: Přesně opracované, plně uzavřené těsnění.

Odeslat dotaz

Vlastnosti a výhody

● Těleso a kryt: Přesné obráběné odlitky.
Exkluzivní: Disková hřídel nepronikuje tělem.
● Kloub tělesa a krytu: Přesně opracované, plně uzavřené těsnění.
● Disk: Robustní jednodílná konstrukce, která odolává těžkému nárazu při servisu zpětného ventilu. Tvrdé s 13Cr, CoCr slitinou, SS 316, nebo Monel, zem a lapped na zrcadlový povrch. Rozměry NPS 2-6 (DN 50-150) mohou mít pevný disk CA 15 (13Cr). Disky SS 316 s povrchovou úpravou ze slitin CoCr také k dispozici.
● Montáž disku: Neotočný disk je pevně připevněn k závěsu disku pomocí pojistné matice a závlačky. Závěsný kotouč je uložen na pevném držáku závěsu disku s vynikajícími vlastnostmi ložisek. Všechny části jsou přístupné zezadu pro snadnou údržbu.
● Příruby:
Třídy ASME 150-300: 1/16 "zvýšená plocha.
Třídy ASME 600-1500: 1/4 "zvýšená plocha.
Dokončte 125-250 AARH pro všechny ventily.

KLÁVESNÝ VENTIL CLASS 150 ~ 1500 SWING

Šroubovaný kryt, disk typu swing

Závitový nebo svařovaný kroužek sedadla

ASTM A216 WCB, A217 WC6, A351CF8, A351CF8M,

A351 CF3, A351 CF3M, A351 CN7M

Dodržování standardů

Design a výroba: ANSIB16.34, API6D, BS11868

Tváří v tvář (konec do konce): ANSIB16.10, API6D

Připojení pomocí příruby: 2 ~ ~ 24 ~ ~ ~ ~ ANSIB16.5 ~ 22 ~ ~ 26 ~ ~ 36 ~ ~ ~ ~ ~ ~ ~

Koncovka svařená koncem: ANSIB16.25

Zkouška a kontrola: API598, API6D

Seznam materiálů
NE.	Název součásti	Materiál
12	Disková matice	Uhlíková ocel / nerezová ocel
11	Podložka	Uhlíková ocel / nerezová ocel
10	Kloubový kolík	Uhlíková ocel / nerezová ocel
09	Kroužek sedadla	CS + SS / SS / SS + STL (viz materiály těla)
08	Disk	CS + SS / SS / SS + STL (viz materiály těla)

NE.	Název součásti	WCB	LCB	WC6	WC9
07	Šroub šroubu a matice	A193 Gr B7 / A194 Gr 2H	A320 Gr L7 / A194 Gr 4	A193 Gr B16 / A194 Gr 4/7	A193 Gr B16 / A194 Gr 4/7
06	Šroub a matice krytu	A193 Gr B7 / A194 Gr 2H	A320 Gr L7 / A194 Gr 4	A193 Gr B16 / A194 Gr 4/7	A193 Gr B16 / A194 Gr 4/7
05	Těsnění	Spirálová rána / měkké železo	Spirálová rána / měkké železo	spirální rána / SS304	spirální rána / SS304
04	Závěsný třmen	A216 Gr WCB	A352 Gr LCB	A217 Gr WC6	A217 Gr WC9
03	Závěs	A216 Gr WCB	A352 Gr LCB	A217 Gr WC6	A217 Gr WC9
02	Pokrýt	A216 Gr WCB	A352 Gr LCB	A217 Gr WC6	A217 Gr WC9
01	Tělo	A216 Gr WCB	A352 Gr LCB	A217 Gr WC6	A217 Gr WC9

NE.	Název součásti	C5	C12	CF8	CF8M
07	Držák a matice	A193 Gr B16 / A194 Gr 4	A193 Gr B16 / A194 Gr 4/7	A193 Gr B8 / A194 Gr 8	A193 Gr B8M / A194 Gr 8M
06	Šroub a matice krytu	A193 Gr B16 / A194 Gr 4	A193 Gr B17 / A194 Gr 4/7	A193 Gr B8 / A194 Gr 8	A193 Gr B8M / A194 Gr 8M
05	Těsnění	Spirálová rána / měkké železo	Spirálová rána / SS304	spirální rána / SS304	spirální rána / SS316
04	Závěsný třmen	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M
03	Závěs	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M
02	Pokrýt	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M
01	Tělo	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M

Vyšší rozměry jsou uspořádány pomocí dashpotu pro ovládání pohybu disku, aby se zabránilo úderům a vodním kladivům.

KLÁVESNÝ VENTIL CLASS 150 ~ 1500 SWING

Rozměry
Třída 150
Velikost	palec	2	2-1 / 2	3	4	5	6	8	10	12	14	16	18	20	24
L, L1-RF.BW	mm	203	216	214	292	330	356	495	622	699	787	864	978	978	1295
L2-RTJ	mm	216	229	254	305	343	368	508	635	717	800	876	991	991	1308
H	mm	155	190	200	225	245	260	350	390	410	435	530	570	625	675
WT (cca)	Kg	16	25	34	46	75	89	120	220	337	471	575	788	916	1275

Rozměry
Třída 300
Velikost	palec	2	2-1 / 2	3	4	5	6	8	10	12	14	16	18	20	24
L, L1-RF.BW	mm	267	292	318	355	400	440	533	622	711	838	863	977	1016	1346
L2-RTJ	mm	283	308	333	371	416	460	549	638	727	854	879	994	1036	1368
H	mm	180	200	225	240	275	310	370	410	440	500	545	605	675	785
WT (cca)	Kg	26	32	53	73	110	157	234	384	450	650	800	970	1350	2210

Rozměry
Třída 600
Velikost	palec	2	2-1 / 2	3	4	5	6	8	10	12	14	16	18	20
L, L1-RF.BW	mm	292	330	356	432	508	559	660	787	838	889	991	1092	1194
L2-RTJ	mm	295	333	359	435	511	562	664	791	841	892	994	1095	1200
H	mm	190	215	250	260	310	350	420	490	525	580	630	690	810
WT (cca)	Kg	33	49	62	95	120	195	360	465	725	875	1075	1475	1900

Rozměry
Třída 900
Velikost	palec	2	2-1 / 2	3	4	5	6	8	10	12	14
L, L1-RF.BW	mm	368	419	381	457	559	610	737	838	965	1029
L2-RTJ	mm	371	422	384	460	562	613	740	841	968	1038
H	mm	195	235	260	275	320	370	435	520	530	580
WT (cca)	Kg	55	70	90	135	165	295	525	900	1075	1225

Byla navržena funkce převodovky. Rozměry na vyžádání. Zkratka: vzor SP-Shot.
